全自動沖洗過濾器
因其高效方便而被廣泛應用于飲水、酒類、油類、油品、化工等行業，當含有固體雜質的液體通過進水口進入全自動沖洗過濾器時，雜質被截留在過濾元件表面，引起兩側壓力降增加，過濾阻力增大，過濾效率下降。當雜質被截留達到一定程度時，過濾元件兩側的壓力差達到設定值時，壓差控制器通過控制柜把相應的信號再傳給電動閥執行器，電動閥開啟，在水力或電機驅動下，進行排污。排污一段時間之后，過濾機進出口壓差減小，電動閥自動關閉，完成反沖洗過程。此過程重復進行，達到過濾效果。我公司所生產的全自動沖洗過濾器能根據客戶具體要求（壓差控制、時間控制、手動控制等）定制。
自動剝離系統
雜質堵塞過濾器通道后，自動剝離系統啟動，刮除濾網表面雜質達到濾網再生目的，同時雜質收集在濾器下部貯槽，最終通過排放口排出。
控制系統
自清洗裝置的啟動是由壓差感應器控制，當壓差達到額定數值，自清洗裝置便自動啟動，也可以設定時間定期啟動自清洗裝置。
主要技術參數
|
型號
Model |
GLQ-SQZ |
環境溫度
Ambient Temperature |
CS:?30℃～+350℃
SS:-80℃～+480℃ |
|
規格
Size |
DN 40～800 GB 81-59
PN 0.6～5.0 FF RF |
螺帽螺栓
Bolt/Nut |
20# 304 304L 316 316L |
|
殼體材質
Body |
A3 304 304L 316 316L |
連接方式
Jonit Type |
法蘭連接 對焊連接
Flange ButtWelding |
|
過濾精度
Pore size |
10～200(目/in) |
法蘭標準
Flanges |
HG GB SH HGJ JB ANSI JIS |
|
密封墊片
Diaphragm(P/V) |
丁晴橡膠 聚四氟乙金屬墊片
NBR PTFE Metal Gasket |
設計檢測標準
ManufactureInspection |
GB150-98 HGJ532-91 |
|
濾芯材質
Element |
304 304L 316 316L |
外表Coating |
CS:Paint SS:No Paint |

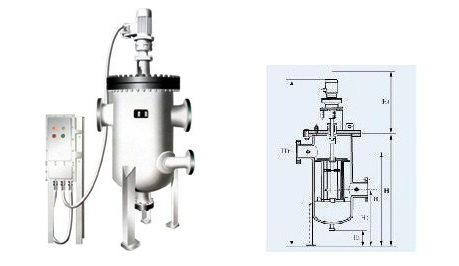

全自動清洗過濾器參考安裝尺寸 SQ型
|
DN |
L |
H1 |
H2 |
H3 |
H4 |
HT |
H |
|
50 |
2 |
350 |
600 |
380 |
100 |
460 |
1250 |
720 |
|
100 |
4 |
480 |
840 |
500 |
100 |
660 |
1530 |
1000 |
|
150 |
6 |
560 |
1120 |
660 |
120 |
870 |
1910 |
1320 |
|
200 |
8 |
640 |
1240 |
700 |
120 |
1000 |
2090 |
1480 |
|
250 |
10 |
700 |
1460 |
820 |
140 |
1250 |
2350 |
1700 |
|
300 |
12 |
920 |
1920 |
1040 |
140 |
1550 |
2980 |
2240 |
|
400 |
16 |
1120 |
2360 |
1260 |
160 |
1910 |
3530 |
2760 |
|
500 |
20 |
1400 |
2790 |
1440 |
200 |
2300 |
4150 |
3290 |
|
600 |
24 |
1600 |
3140 |
1590 |
220 |
2600 |
4550 |
3690 | |
